金槍魚罐頭生產線,沙丁魚罐頭生產線,鯪魚鯖魚黃花魚罐頭生產線
一 全自動魚罐頭生產設備工藝流程（原料：黃花魚，金槍魚，沙丁魚）
原料→解凍→輸送→去內臟→清洗→輸送→蒸煮→冷卻→去頭去尾去骨→去紅肉輸送→裝盤→裝罐→稱重修正→加汁→真空封罐機→洗罐機→裝籠→殺菌→卸籠→檢測→貼標→噴碼→裝箱→入庫

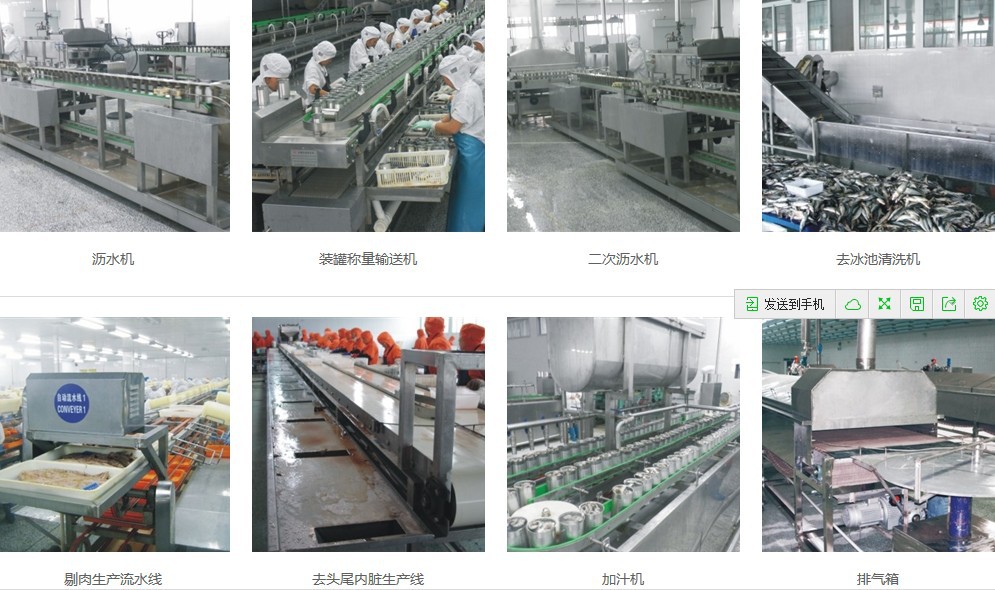

二 魚罐頭加工生產線設備組成
空罐卸垛機
出罐輸送平臺
磁性洗罐機
稱重裝罐機
加汁機
真空封口機
液壓提升翻斗機
功能：用于對原料魚的提升及置于去內臟輸送帶上進行處理，尺寸2×1.5×2m。
廢料輸送機
本機兩側采用不銹鋼制作，實際寬度550mm，采用塑料網鏈輸送，支架采用304不銹鋼制作
去內臟輸送帶
采用SUS304不銹鋼材料制造，輸送采用不銹鋼滾子鏈帶動平板,節距31.75mm,采用304不銹鋼圓管輸送，φ38×1.5mm,間隙26mm,寬度600mm，輸送帶總長120000mm，高度850mm，外寬1300mm（包括工作臺）左右，機架主要由60×40×3工業方管焊接而成，輸送帶兩側設有350mm工作臺板，臺板厚度為δ1.5，輸送帶內中部下料斗下部設有1條寬為400mm食用平皮帶輸送帶，輸送帶進出口設有過渡板，輸送速度無級可調，運動線速度1.5～7.5米/分。
輸送分級機
采用304不銹鋼制作,總長12米,中間為輸送帶,用于輸送原料,兩側放裝魚桶.

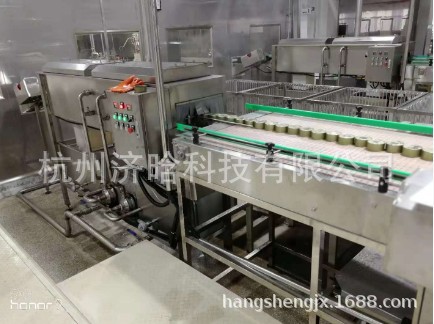

噴淋清洗機
采用304不銹鋼制作,尺寸為2×0.8×1.0，電機功率為0.75KW，配無級調速，下設水箱，配衛生泵，功率為0.75KW，流量3噸/時，揚程18米，側面板厚2.5毫米，輥子直徑50.8mm，寬度650mm.
擺盤輸送帶
采用304不銹鋼制作，長度5×0.8×0.8m,中間采用白色平皮帶輸送，兩側不銹鋼制作，厚度2毫米，支架有不銹鋼焊接而成。
蒸煮車
框架四周采用Φ30×2不銹鋼管焊接，籃子擱架用Φ20×1.5不銹鋼管焊接，分14層，底部4只萬向輪子，兩輪子780mm（配蒸煮鍋軌道）。蒸煮籃子用δ1.5mm不銹鋼沖孔板，四周用δ3×30mm不銹鋼條子擋住，尺寸為0.88×0.84×1.53。
蒸煮鍋
a、該機為單排式，從一頭門把蒸煮車推入，蒸煮完畢從另一頭門推出，一次可放10臺蒸煮車，兩頭門采用密封裝置。b、均采用SUS304材質制作，箱體板厚3mm，四周用材料Q235（碳鋼）的8#槽鋼支撐，外包1.2mm不銹鋼板，門材料厚3mm，蒸汽管DN25，自動控制，進水管DN25，采用上、左、右三處進行噴淋；蒸煮鍋四面用石棉保溫。c、箱體外型尺寸：4800×2900×2010mm（長×寬×高），箱體離地高280mm。d、進口開門方向從右到左，出口開門方向從左到右。e、蒸煮溫度102℃，預熱10～15分鐘，溫度60～70℃。恒溫加熱時間就魚體大小及鮮度而定。
剔肉流水線
304不銹鋼材料制造，三層式輸送，其中上層和中間層采用為Ф18mm圓帶輸送，帶子材質PU進口原料，顏色：橘黃色，鋼絲繩接頭要插入式對接，表面硬度85度，鋼絲繩，直徑：Φ4mm，單絲直徑：Φ0.15mm，兩帶之間距離為250mm，下層為白色食用平皮帶輸送，平皮帶寬度為400mm，平皮帶輸送方向與上層、中層相反，為獨立減速機傳動，上層與中間層減速機安放在上面，功率為1.5kw。輸送帶支架外寬620mm，上層距地高1100mm，中層距地高800mm，低層距地高500mm,上層輸送帶兩側每0.8m段均設有1個Φ10不銹鋼圓鋼彎制成的420×250mm（長×寬）料盤架，中間層兩段均設有高800mm、寬450mm的工作臺，工作臺板厚為δ1.5。平皮帶設有張緊裝置，平皮帶下部設有Φ30×30尼龍托輥。輸送帶機架主要由40×40×2方管焊接而成，輸送帶底部設有可調節支撐螺桿。輸送速度為20米/分鐘固定，工作臺右方開下廢料孔，系速度為紅肉輸送帶1.5倍，尺寸為20×1.3×1.5m.
魚肉匯總檢驗輸送帶
304不銹鋼材料制造，三層式輸送，其中上層和中間層采用為Ф18mm圓帶輸送，帶子材質PU進口原料，顏色：橘黃色，鋼絲繩接頭要插入式對接，表面硬度85度，鋼絲繩，直徑：Φ4mm，單絲直徑：Φ0.15mm，兩帶之間距離為250mm，下層為白色食用平皮帶輸送，平皮帶寬度為400mm，平皮帶輸送方向與上層、中層相反，為獨立減速機傳動，上層與中間層減速機安放在上面，功率為1.5kw。輸送帶支架外寬620mm，上層距地高1100mm，中層距地高800mm，低層距地高500mm,上層輸送帶兩側每0.8m段均設有1個Φ10不銹鋼圓鋼彎制成的420×250mm（長×寬）料盤架，中間層兩段均設有高800mm、寬450mm的工作臺，工作臺板厚為δ1.5。用于將從無動力輸送輥送來的物料筐匯集到下道工序，尺寸為15×0.8×1.17，采用304不銹鋼制作，用于檢驗和匯總魚肉。

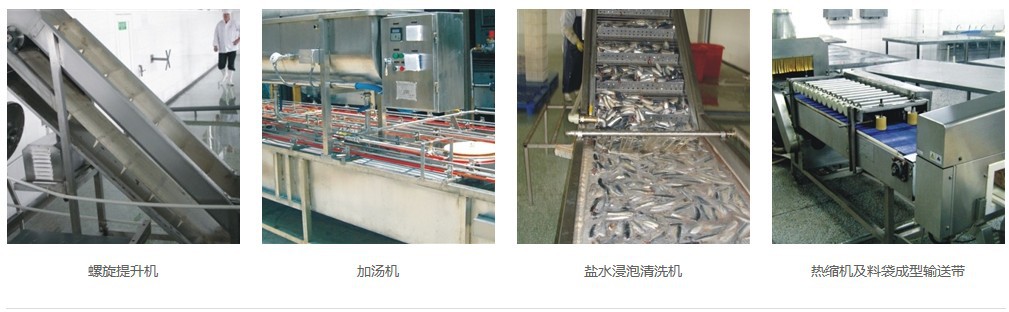

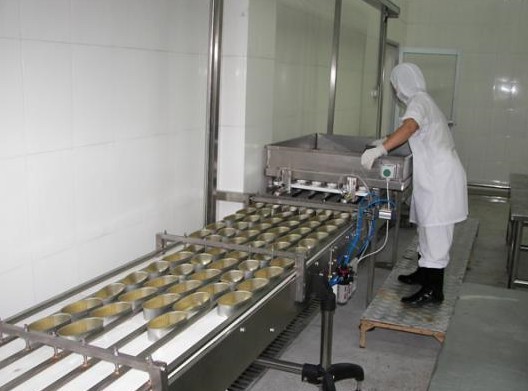

加湯機
規格：長度4000，寬度1020。傳送帶用聚胺脂園帶、為了增強抗拉強度帶內用不銹鋼絲、加料處輸送帶下面有接料箱，護欄加護套管、料缸大小各一個、單層不包溫、料缸加液位自控裝置、蕃茄醬回料用泵送至大料缸、就回料能排放就行、支腳用60×40方管制作、電機功率：0.75kw、除電機、減速機、圓帶等特殊件外其它均為SUS304不銹鋼。
半自動藍框卸罐裝置
外形尺寸為830×750×880mm（根據殺菌鍋確定）由液壓升縮帶動升縮支架提升下落。
半自動裝籠機
外形尺寸為830×750×880mm（根據殺菌鍋確定）由液壓帶動升縮支架提升下落。
吹干系統
用于實罐卸罐、翻罐、吹干（配氣泵，鏈板帶長度4000）接料平臺、吹干鏈板輸送機、裝籠機材料為SUS304不銹鋼制作。出垛電動控制
料袋成型輸送帶
采用304不銹鋼材料制造，兩側擋板采用不銹鋼滾珠，兩度6cm，進料高度750mm，采用食品工程輸送帶，帶寬450mm，進口端設有兩個進料導輪，輸送網帶鏈上部設有可調節的導軌，導軌上部設有12個Φ60壓滾，有動力，輸送帶速度無級可調，輸送線速度3～15米/分鐘。總長為2×0.8×0.9m.

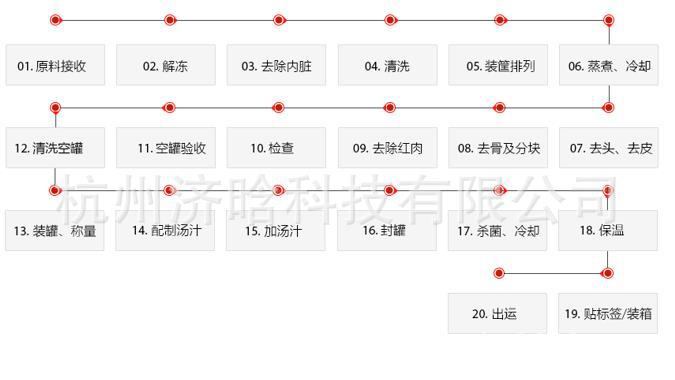

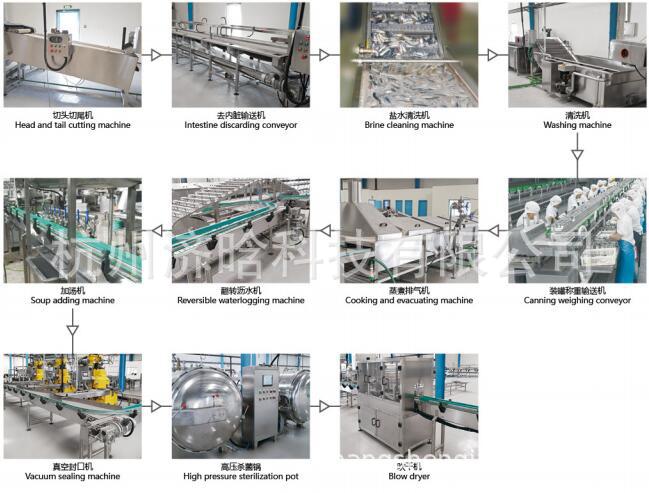

三 金槍魚罐頭加工生產線工藝流程圖

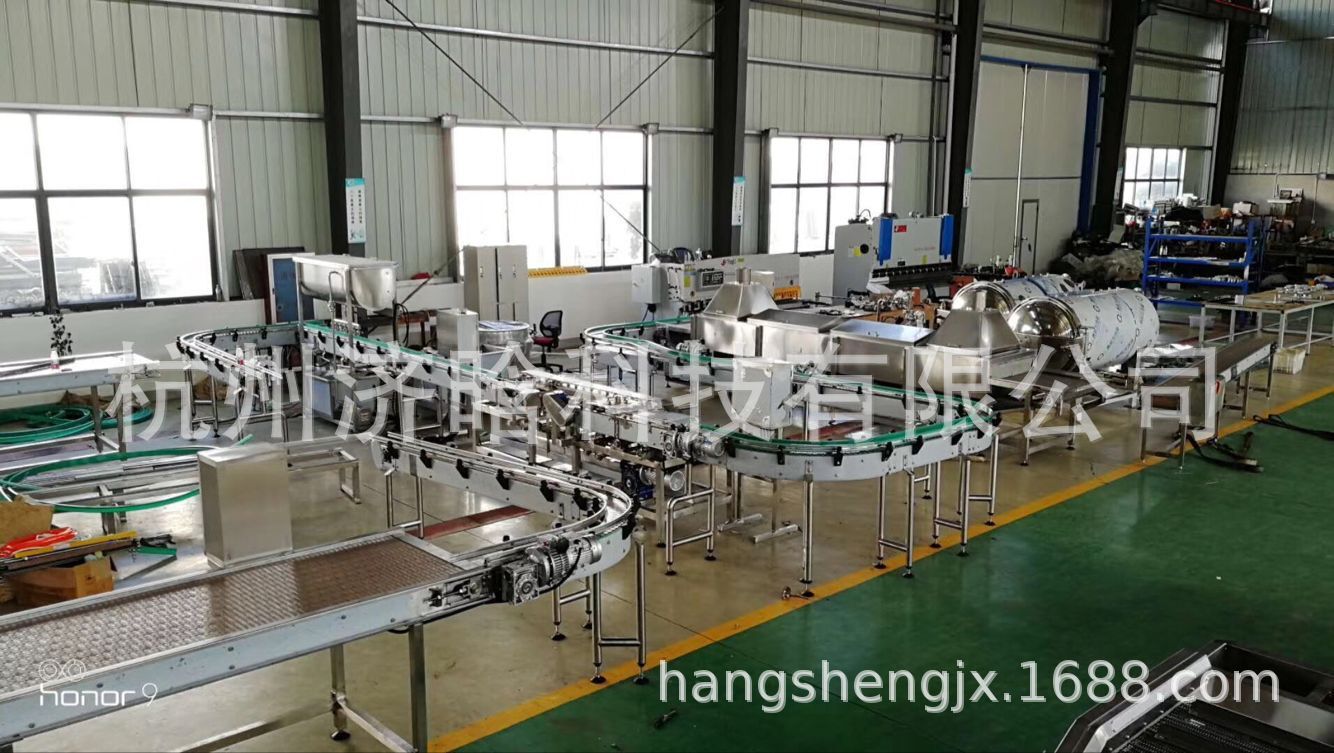

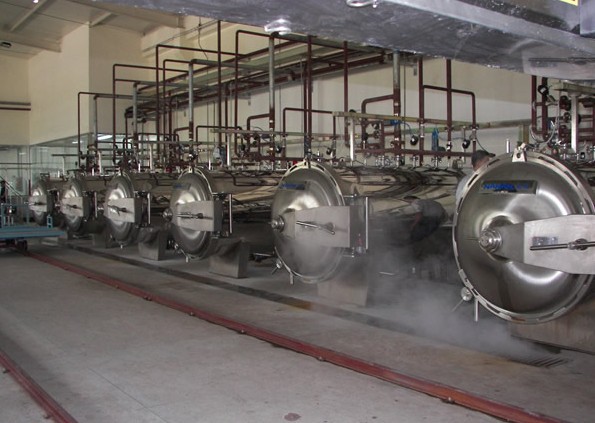

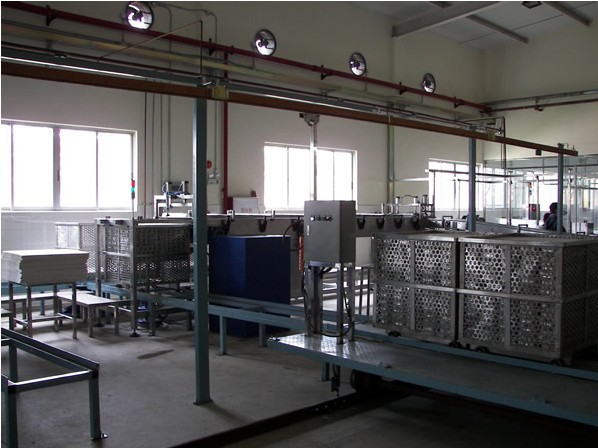

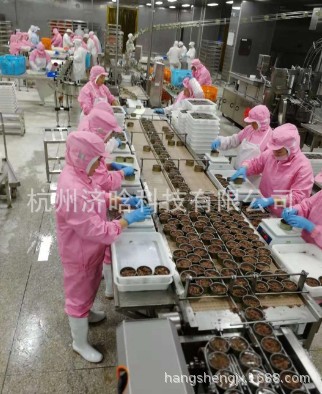

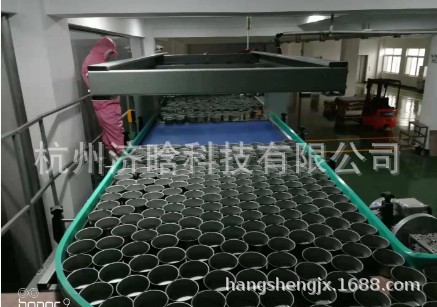

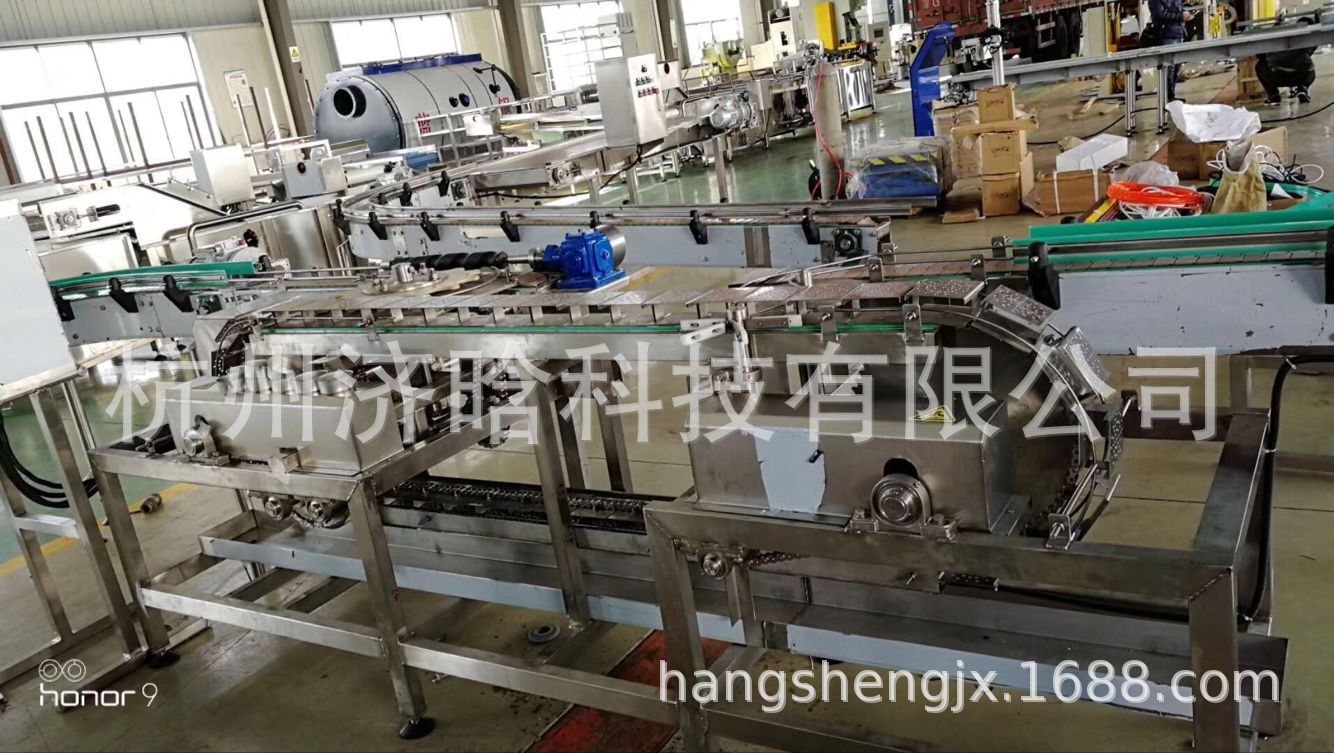

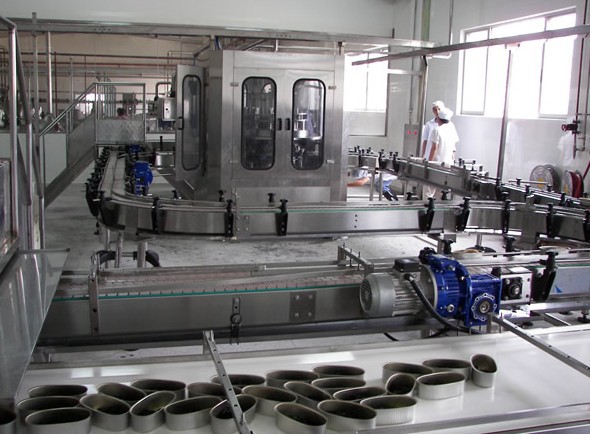

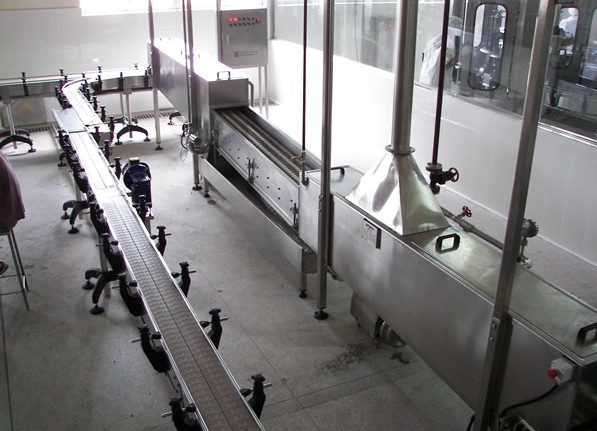

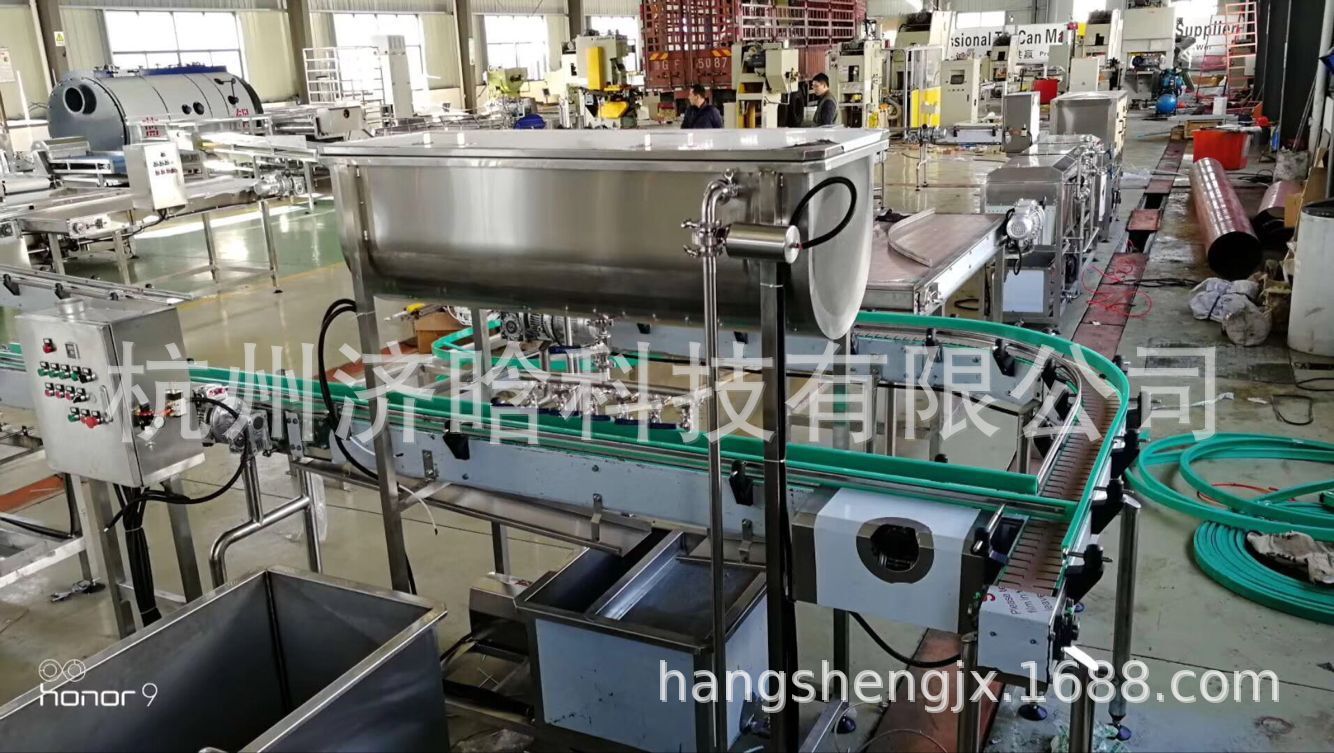

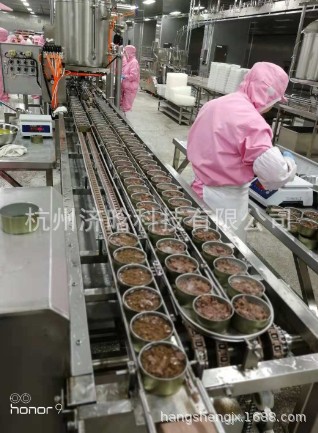

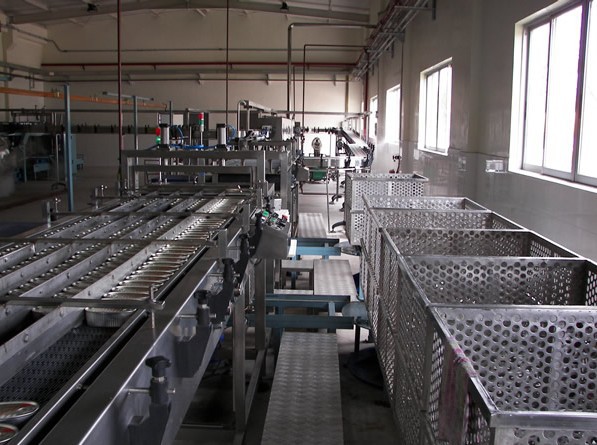

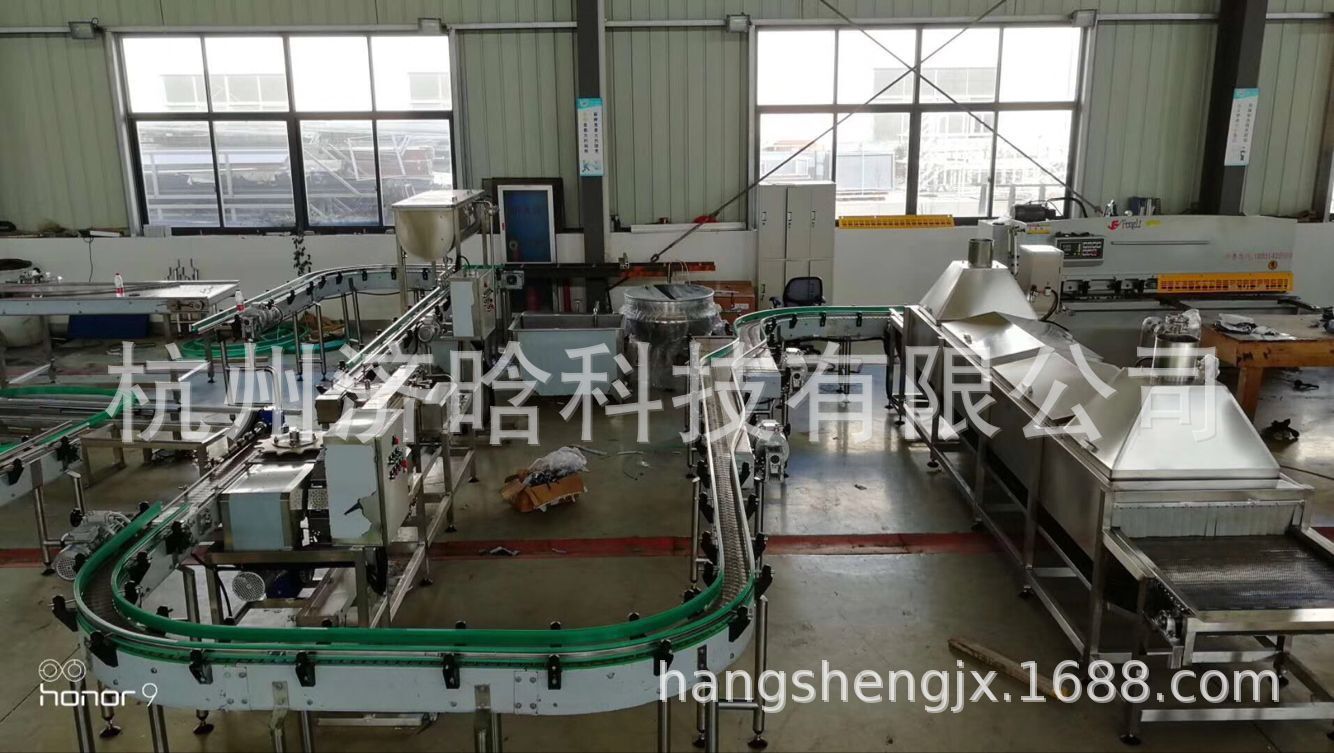

四 金槍魚罐頭生產線用戶現場展示
